135-0054-1271

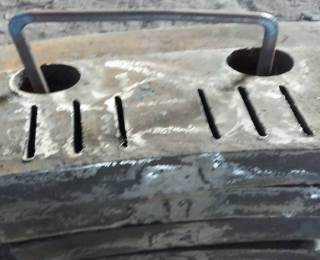

球磨機(jī)襯板在相關(guān)行業(yè)是非常重要的。目前，這類制造工具大多采用傳統(tǒng)的高錳鋼制造，磨損率高，每年消耗鋼材中的磨料數(shù)十萬噸。雖然進(jìn)口球磨機(jī)襯板耐磨，但不能用于進(jìn)口襯板，需要進(jìn)行長期維護(hù)。
回火后，耐磨鋼的金屬組織為馬氏體和球化夾雜物，力學(xué)性能為HRC51-57，沖擊韌性為AK≥21.6J/cm2，抗拉強(qiáng)度ob≥1373N/mm2，是一種高硬度、高韌性、高耐磨的新型實(shí)用鋼。
鉻能顯著提高鋼的淬透性，固溶強(qiáng)化基體，提高鋼的硬度和耐磨性。當(dāng)鉻含量小于1.5%時(shí)，馬氏體鋼的磨損有減小的趨勢，當(dāng)鉻含量大于2.5%時(shí)，殘余奧氏體增加，磨損減小，確定為1.80-2.20%。
耐磨鋼的化學(xué)成分設(shè)計(jì)是在鐵碳合金中加入硅、鉻、錳、鉬等合金，并加入適量稀土元素鈰作變質(zhì)劑。為了提高鋼、鋼和合金的耐磨性和抗沖擊性，各種元素的作用如下，碳是影響鋼性能的主要元素。在一定的含碳量范圍內(nèi)，含碳量提高了鋼的強(qiáng)度、硬度和耐磨性，球磨機(jī)襯板磨損降低，確定碳含量降低為0.38-0.48%。
在線客服
