免费精品国产_国产一区二区三区站长工具_国产视频一区免费看_日韩一区二区三区高清

　　殘余奧氏體對高鉻球性能的影響是有爭議的，一種觀點認為，殘余奧氏體通過加工硬化和轉(zhuǎn)變?yōu)轳R氏體來提高性能，另一些人則再次認為，同樣的現(xiàn)象會通過剝落影響球的性能。

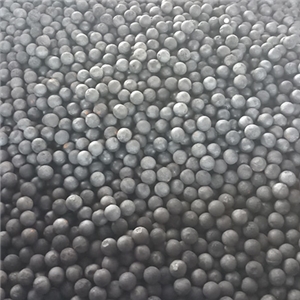

　　本文研究了高鉻白口鑄鐵(HCWCI)和球墨鑄鐵(CANI)磨球經(jīng)不同的熱處理后產(chǎn)生不同量的殘余奧氏體，并進行了磨粒磨損試驗，試驗包括高應(yīng)力磨損、低應(yīng)力磨損、組合磨損沖擊條件和沖擊試驗。

　　結(jié)果表明，由于碳化物的溶解，殘余奧氏體的百分比隨奧氏體化溫度的升高而增加，隨著失穩(wěn)溫度和殘余奧氏體數(shù)量的增加，表面硬度再次降低。

　　高應(yīng)力磨損試驗前合金的殘余奧氏體含量明顯高于試驗后，殘余奧氏體的減少是由于在高應(yīng)力磨損試驗過程中從奧氏體轉(zhuǎn)變?yōu)閼?yīng)變誘發(fā)馬氏體，1000℃的奧氏體化溫度導(dǎo)致球磨機試驗的質(zhì)量損失率較低或磨損率較低。
