免费精品国产_国产一区二区三区站长工具_国产视频一区免费看_日韩一区二区三区高清

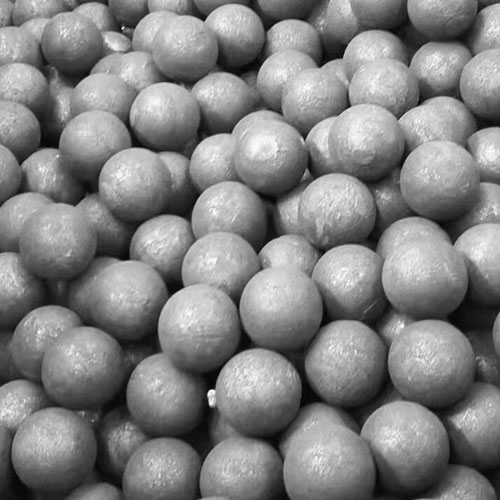

　　低鉻球在干法粉磨系統中具備一定適用性，但需結合工況特點進行綜合評估。其核心優勢在于性價比與耐磨性平衡，鉻含量1%-3%的低鉻球通過三段式熱處理(淬火+回火)可實現表面硬度HRC≥45、心部硬度HRC45-50，沖擊韌性≥3.5J/cm2，碎球率低于0.5%。在水泥工業干法生料粉磨中，低鉻球磨耗可控制在130g/噸以下，單耗優勢顯著，例如某水泥廠應用后鋼球單耗從2.27kg/t降至1.65kg/t，降幅達27%，且能滿足烘干兼粉磨系統中物料一面被粉碎、一面被干燥的工藝需求。

　　其局限性主要體現在對工況的敏感性：干法系統物料水分低(通常<1%)，低鉻球內部組織粗大、韌性不足的缺陷被弱化，但在處理高硬度物料時，大球徑(如Φ120mm)磨損速度呈曲線加速趨勢，需通過“減少大球一次性充填量、增加每日添加量”的配比優化策略維持磨機內球徑梯度。此外，低鉻球在澆帽口處易出現組織偏析，導致使用500小時后約30%的球出現帽口磨損凹陷，需通過改進鑄造工藝(如添加0.2%釔基稀土變質處理)提升材質均勻性。

　　從經濟性看，低鉻球價格約為高鉻球的40%(2023年平均售價5500元/噸 vs 高鉻球12000-15000元/噸)，在干法系統這種中低沖擊工況下，其耐磨性是普碳鋼球的7-8倍，綜合成本優勢突出，尤其適合水泥、電力等對成本控制嚴格的行業。
