135-0054-1271

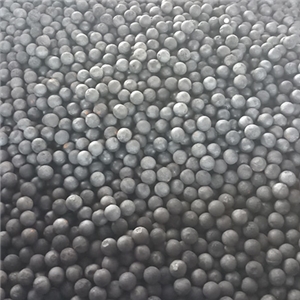

高鉻球與低鉻球作為球磨機(jī)核心研磨介質(zhì)，在成分、工藝及性能上存在顯著差異。高鉻球鉻含量≥10%，采用中頻電爐熔煉廢鋼與鉻合金，經(jīng)高溫淬火和回火形成馬氏體基體，表面硬度≥58HRC，沖擊值≥3.0J/cm2，內(nèi)部無(wú)縮孔缺陷。其耐磨性源于基體中大量(Cr,C)7C3碳化物，使用中表面硬度進(jìn)一步提升，噸精礦粉消耗量可降至1.5Kg，較低鉻球降低五倍以上，適用于大中型水泥磨機(jī)、鐵礦濕磨等高強(qiáng)度工況。
低鉻球鉻含量1%-3%，通過(guò)添加稀土元素優(yōu)化成分配比，結(jié)合三段式熱處理實(shí)現(xiàn)表面硬度≥45HRC與沖擊韌性平衡，心部硬度45-50HRC，碎球率低于0.5%。其優(yōu)勢(shì)在于成本較低，2023年水泥行業(yè)年消耗量達(dá)10.1萬(wàn)噸，鐵礦濕磨工況市場(chǎng)占有率超75%，但噸礦消耗量達(dá)1130g，耐磨性弱于高鉻球。
性能差異源于工藝與成分：高鉻球淬透性?xún)?yōu)異，表面與心部硬度差小，磨損均勻，但易產(chǎn)生表面剝離;低鉻球通過(guò)梯度結(jié)構(gòu)兼顧耐磨與韌性，但長(zhǎng)期使用后硬度衰減較快。實(shí)際應(yīng)用中，高鉻球可提升磨機(jī)臺(tái)產(chǎn)5%-10%，降低工人勞動(dòng)強(qiáng)度，如φ4.2×13m水泥磨噸水泥單耗僅13克;低鉻球則憑借性?xún)r(jià)比優(yōu)勢(shì)，在中低硬度物料(如石灰石、煤矸石)及粉煤磨機(jī)中重要地位。選擇時(shí)需結(jié)合工況硬度、成本預(yù)算及設(shè)備負(fù)荷綜合考量。
在線客服
